华为逻辑折叠与 3D 封装深度解析：本质区别大揭秘，绝非仅换名字

5 月 27 日，「逻辑折叠（LogicFolding）」作为华为韬定律的一项核心技术，将原本平铺在二维平面上的电路，通过三维立体折叠与垂直互连进行堆叠，使关键路径走线长度缩短 50%-80%，大幅降低了信号传播的 RC 负载。

2026年秋季发布的新一代麒麟2026芯片，将全球首发商用逻辑折叠技术，性能大幅提升。

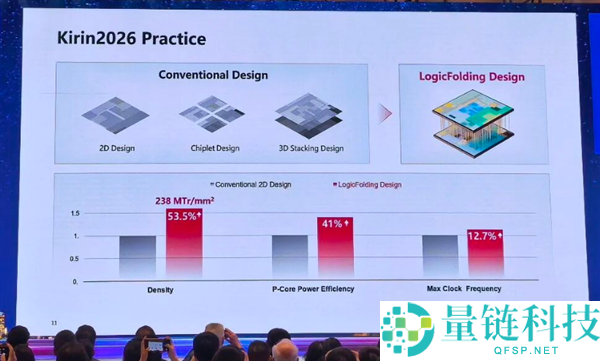

官方实测显示，相比麒麟9030 pro，麒麟2026的晶体管密度大幅提升了53.5%，达到了的238MTr/平方毫米，这意味着每平方毫米的芯片面积上，可以集成2.38亿个晶体管，理论上与Intel 18A工艺持平，接近初代台积电3nm。

消息公布后，很多人认为，华为逻辑折叠就是2.5D/3D封装换了个名字，没有特别多的独创之处。事实真的是这样吗？

对此，专家表示，如果说逻辑折叠是芯片设计端的降维打击，那么2.5D/3D封装更像是制造端的被动拼图。

简单来说，2.5D/3D封装的核心是连接已经成型的独立裸芯（die），而逻辑折叠的核心是重新布局单颗裸芯内部的逻辑门。

从底层原理看，前者是在制造后期尽可能让不同芯片贴得更近，后者则是在设计图纸阶段就从根本上缩短了信号的物理传输距离。

两者最核心的区别在于，逻辑折叠改变的是 “信号本身要走多远”，而 2.5D/3D封装改变的只是 “不同芯片之间靠多近”。

这也意味着，逻辑折叠本质上是芯片设计层面的电路拓扑重构，作用于单颗芯片内部逻辑层的纵向整合。而先进封装属于制造工艺层面的多芯片互联技术。二者处于完全不同的技术抽象层级，解决的是不同维度的问题，是互补而非替代的关系。

具体来看，我们熟知的2.5D封装（以台积电CoWoS为代表），是在硅中介层上将多颗独立流片的die横向并排摆放，再通过中介层实现高带宽互联， HBM超高速显存+GPU组合就是最典型的案例，HBM 和GPU本身是两颗物理完全分离的芯片。而3D封装（如Intel Foveros技术）则更进一步，通过硅通孔（TSV）技术将多颗独立die垂直堆叠在一起。

而华为的逻辑折叠技术，作用对象始终是单颗die的内部。它将原本平铺在同一个有源层上的所有逻辑门电路，按照关键信号的传输路径，重新分配到两个甚至多个垂直堆叠的有源层中，层间信号通过间距仅1.5微米的极短TSV直接穿越，这个距离远小于die间封装的TSV间距。这是一项设计工具层面的创新，而非制造工艺层面的突破。

值得注意的是，2.5D/3D先进封装的性能优势，必须与先进制程深度绑定才能完全发挥。例如台积电的 CoWoS封装就是与N2 2nm制程配套设计的，两者缺一都会导致收益大幅缩水。

华为逻辑折叠的核心突破恰恰在于，在完全不改变现有制程节点的前提下，仅通过设计层面的创新，就实现了单代55%的晶体管密度提升。

这一进步，在传统摩尔定律的演进路径下，需要整整两个制程节点的迭代才能完成，耗时大约3年。
